光伏逆变器主板PCB抄板

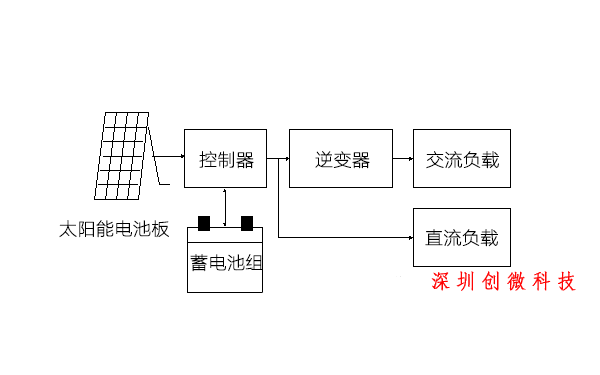

光伏逆变器是将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器。

逆变器又称电源调整器、功率调节器，是光伏系统必不可少的一部分。物理上把将直流电能变换成交流电能的过程称为逆变，把实现逆变过程的装置称为逆变设备或逆变器。光伏逆变器最主要的功能是把太阳能电池板所发的直流电转化成家电使用的交流电。

逆变器是光伏系统的心脏，太阳能电池板所发的电全部都要通过逆变器的处理才能对外输出，逆变器对于整套系统的运行起着重要的作用。

抄板简介

1. 抄板层数

多层板抄板

2. 抄板项目

反推原理图，PCB抄板，BOM清单制作，物料代购，PCBA加工

3. 抄板周期

抄板、BOM及原理图三个工作日，物料购买到首批样机20个工作日。

4. 抄板费用

抄板收费参考收费标准

5. 抄板重点

该PCB抄板案例涉及到高电压，大电流，抄板需保证产品的散热性能。抄板测试调试需注意安全。

光伏逆变器参数

最大输入功率(W)：5300

最大输入电压(V)：600

额定输入电压(V)：330

启动电压(V)：120

MPPT电压范围(V)：90~520

最大输入电流(A)：11

最大输入短路电流(A)：17.2

MPPT数量：2

最大输入路数：2

额定输出功率(W)：4600

最大视在功率(VA)：5000

额定电网电压(V)：220

电网电压范围(V)：160-285

电网相位：单相

额定电网输出电流(A)：20.9

总电流谐波畸变率：<1.5%

额定电网频率(Hz)：50

最大效率：98.1%

尺寸：320W*523H*1500 (mm)

重量：11.5kg

工作环境温度：-25°C-60°C

防护等级：IP65

噪音：<20 dBA

冷却方式：自然冷却

工作年限：>20年

工作环境湿度：0~100%
