频谱分析仪电路板抄板

频谱分析仪又叫示波器，是用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数测量的仪器，频谱分析仪能以模拟方式或数字方式显示分析结果。

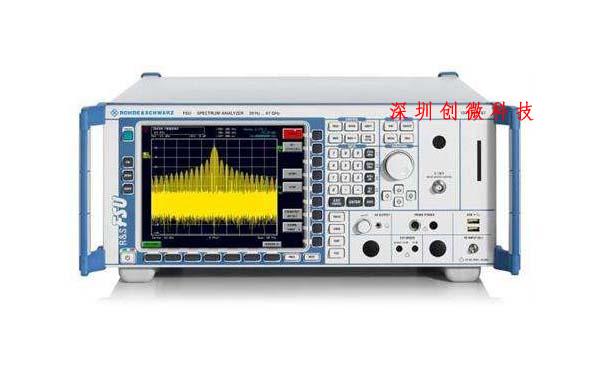

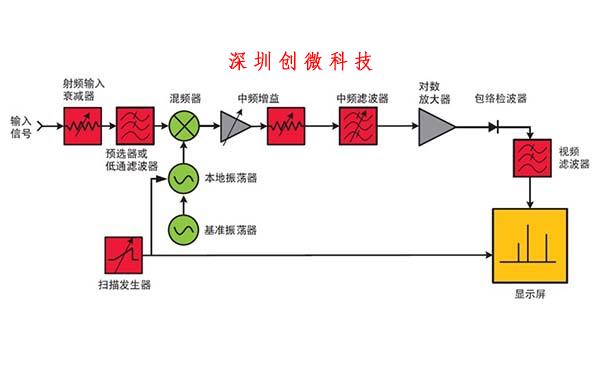

频谱分析仪的基本工作原理是输入信号经衰减器加到混波器，与可调变的扫频本振电路提供的本振信号混频后，得到中频信号再放大，滤波与检波，把交流信号及各种调制信号变成一定规律变化的直流信号，在显示器上显示。

频谱分析仪PCB线路板抄板

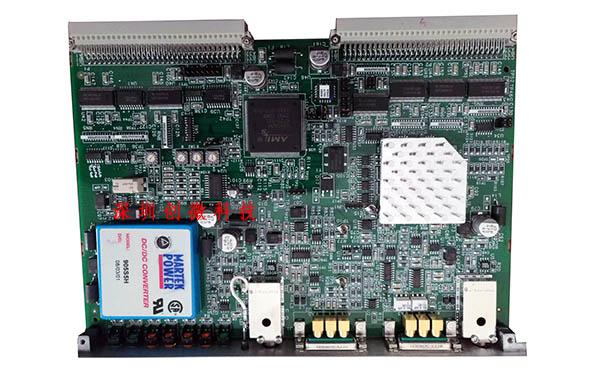

所抄PCB线路板为一款高精密度频谱分析仪设备主板，具有以下特点。

实时信号处理功能

每秒最多3,125,000个频谱以100%检测概率捕获0.434μs的信号

SweptDPX频谱在整个频率范围内实现前所未有的信号发现能力

高级DPX包括扫频DPX、无隙DPX三维频谱图和DPX零频宽及实时幅度、频率或相位

触发功能放大问题

DPXdensity™触发频域中最短0.434μs的事件，区分连续信号与偶发事件

高级时间判定触发、欠幅脉冲触发和频率边沿触发可以捕获最短20ns的复杂信号

广域信号捕捉功能

25,40,85,125或165MHz采集带宽

HD选项在整个采集带宽上实现80dB的无杂散动态范围

在165MHz带宽下采集5秒以上的数据

宽带预选滤波器

测量包括通道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI检测器

幅度、频率、相位相对于时间关系、DPX频谱和三维频谱图

相关多域显示

多种性能选项实现了最佳实时和动态范围及分析，提供了额外的价值

高动态范围选项在最宽的采集带宽内提供了无可比拟的80dBc无杂散分析功能

高性能DPX提供了行业领先的100%检测概率最短信号持续时间

抄板业务：频谱分析仪抄板案例包括原理图反推，芯片解密反汇编，成品批量PCBA加工等。

抄板周期：5个工作日。样机周期为20天交付首批PCBA成品。

抄板费用：PCBA批量加工适当收取部分抄板费用。

抄板重点：该电路板抄板案例涉及精度要求较高。

频谱分析仪测量

信道功率、邻道功率、多载波邻道功率/泄漏比、频谱辐射模板、占用带宽、xdB带宽、dBm/Hz标记、dBc/Hz标记

实时测量

DPX频谱及密度测量，DPX三维频谱图及频谱相对于时间关系，零频宽DPX支持每秒高达50,000次更新

时域和统计测量

RFIQ对时间、功率对时间、频率对时间、相位对时间、CCDF、峰均比

杂散搜索测量

多达20个频率范围，用户可在每个频率范围内选择检波器（峰值、平均值、准峰值）、滤波器（RBW、CISPR、MIL）和VBW。线性或对数频率标度。绝对功率或相对于载波的测量和违例。以表格形式显示最多999个杂散，可以导出为CSV格式

噪声系数和增益测量

噪声系数、增益、Y因数、噪声温度和表格结果的测量画面。提供了单频率抄表和扫描轨迹结果。支持行业标准噪声源。测量放大器和其他非变频器件及固定本振上变频器和下变频器。根据用户自定义极限执行模板测试。内置不确定度计算器。

通用数字调制分析

矢量幅度误差(EVM)（RMS、峰值、EVM对时间）、调制误差比(MER)、幅度误差（RMS、峰值、幅度误差对时间）、相位误差（RMS、峰值、相位误差对时间）、原点偏置、频率误差、增益不平衡、正交误差、Rho、符号表。
