工业相机PCB抄板

工业相机具有高的图像稳定性、高传输能力和高抗干扰能力等，工业相机大多是基于CCD（Charge Coupled Device）或CMOS（Complementary Metal Oxide Semiconductor）芯片的相机。

CCD是目前机器视觉最为常用的图像传感器。它集光电转换及电荷存贮、电荷转移、信号读取于一体，是典型的固体成像器件。CCD的突出特点是以电荷作为信号，而不同于其它器件是以电流或者电压为信号。这类成像器件通过光电转换形成电荷包，而后在驱动脉冲的作用下转移、放大输出图像信号。典型的CCD相机由光学镜头、时序及同步信号发生器、垂直驱动器、模拟/数字信号处理电路组成。CCD作为一种功能器件，与真空管相比，具有无灼伤、无滞后、低电压工作、低功耗等优点。

1、工业相机的性能稳定可靠易于安装，相机结构紧凑结实不易损坏，连续工作时间长，可在较差的环境下使用，一般的数码相机是做不到这些的。例如：让民用数码相机一天工作24小时或连续工作几天肯定会受不了的。

2、工业相机的快门时间非常短，可以抓拍高速运动的物体。

例如，把名片贴在电风扇扇叶上，以最大速度旋转，设置合适的快门时间，用工业相机抓拍一张图像，仍能够清晰辨别名片上的字体。用普通的相机来抓拍，是不可能达到同样效果的。

3、工业相机的图像传感器是逐行扫描的，而普通的相机的图像传感器是隔行扫描的， 逐行扫描的图像传感器生产工艺比较复杂，成品率低，出货量少，世界上只有少数公司能够提供这类产品，例如Dalsa、Sony，而且价格昂贵。

4、工业相机的帧率远远高于普通相机。

工业相机每秒可以拍摄十幅到几百幅图片，而普通相机只能拍摄2-3幅图像，相差较大。

5、工业相机输出的是裸数据(raw data)，其光谱范围也往往比较宽，比较适合进行高质量的图像处理算法，例如机器视觉(Machine Vision)应用。而普通相机拍摄的图片，其光谱范围只适合人眼视觉，并且经过了mjpeg压缩，图像质量较差，不利于分析处理。

6、工业相机(Industrial Camera)相对普通相机(DSC)来说价格较贵。

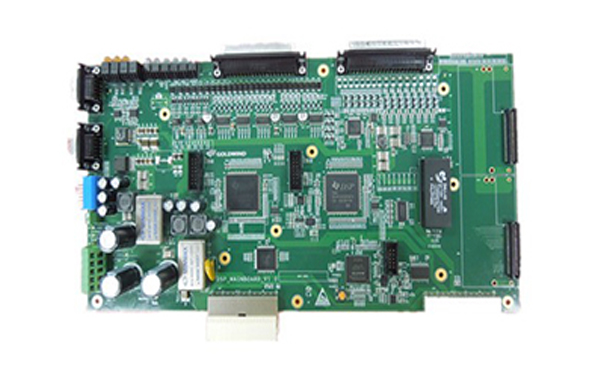

抄板简介

1. 抄板层数

6层板抄板

2. 抄板项目

反推原理图，PCB抄板，BOM清单制作，物料代购，PCBA加工

3. 抄板周期

抄板、BOM及原理图5个工作日，物料购买到首批样机35个工作日（部分元件由于今年芯片价格上涨过快采购较为困难）。

4. 抄板费用

抄板收费参考收费标准

5. 抄板重点

该PCB抄板案例涉及到精密度要求较高的器件，调试需严格按照相关程序进行。抄板测试调试需注意安全。

工业相机技术参数

1、29 毫米×29 毫米×29.5 毫米超小体积，45 克超轻重量，行业通用固定孔，克服安装问题；

2、符合 IEEE 802.3 100Base-Tx / 1000Base-T 标准，最高速度达 1Gbps；

3、硬件查找表实现伽玛、对比度、RGB 增益等处理，减少主机 CPU 消耗，提高实时性；

4、隔离模式 PoE 供电，支持 100 米网线远距离供电；

5、严格的测试环境，确保在工业应用环境稳定可靠，3 年质保

6、内置 64MB 帧缓存，配合包重传技术，保证传输可靠与实时；

7、自动 DHCP 与 LLA 模式切换，自适应巨型帧调整，即插即用；

8、基于 GigE Vision 1.2、GenICam 开发，兼容 HALCON、LabView 等第三方视觉开发软件；

9、缺陷像素校正，有效去除图像传感器坏点；
