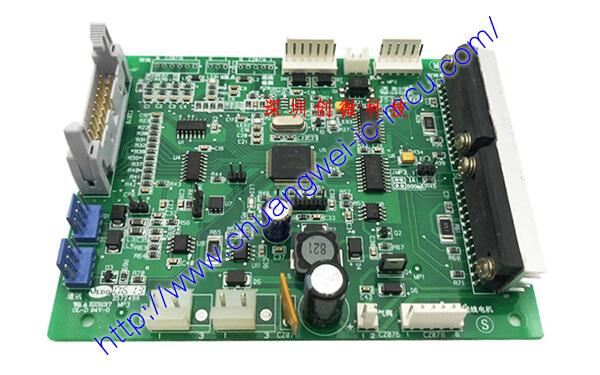

特高压输电线路监测系统抄板

电网中输电线路所处环境的不确定性，使线路运行是否安全已成为电网可靠性的一项重要指标。输电线路在线监测系统通过无线(GSM/GPRS/CDMA)传输方式，对输电线路环境通道环境、温度、湿度、风速、风向、泄漏电流、覆冰、导线温度、风偏、弧垂、舞动、绝缘子污秽、周围施工情况、杆塔倾斜等参数进行实时监测，提供线路异常状况的预警，通过对线路各有效参数的监测，能够提高对输电线路安全经济运行的管理水平，并为输电线路的状态检修工作提供必要的参考。

输电线路在线监测系统由数据采集前端(太阳能供电系统、数据采集系统、通讯系统等)和后端分析处理系统组成。采集前端是一台高性能的数据采集主机，其主供电源为太阳能板，有写地域还可以根据实际情况加装风力发电机，可以全天候作业。通过预先设定的程序定时对周围的各种数据，比如温度、湿度、风向等进行分析收集，视频探头可以不间断对周围环境进行实时监测，前台系统对所收集数据进行处理后，通过无线(GSM/GPRS/CDMA)传输方式可以及时传输至后台控制中心。后端分析处理系统可以对所收集的相关数据进行分析，根据分析结果有针对性地对相关杆塔采取防范措施，降低线路事故的发生。

输电线路在线监测系统根据不同模块的功能不同，可以划分为下面一些主要的子系统，

1、输电线路图像视频在线监测系统；

2、输电线路微气象在线监测系统；

3、输电线路杆塔倾斜在线监测系统；

4、输电线路覆冰在线监测系统；

5、输电线路绝缘子泄漏电流在线监测系统；

6、输电线路导线（金具）温度在线监测系统；

7、输电线路风偏、舞动、弧垂在线监测系统。

技术指标

通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G网络；

为工业级产品，采用防水金属外壳，抗电磁干扰，适用于各种恶劣的气候环境；

系统采用低功耗设计，采用动态电源管理策略以满足节电要求；

配备完善的后台软件。具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对导线弧垂/风偏情况进行定性、定量分析；

支持受控采集方式和自动采集方式，可通过后台软件设置采样间隔（5分钟~24小时），支持采用手机进行数据查询和报警接收；

满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 242-2010）。

功能参数

测量范围：弧垂0～200m；风偏:-90°～+90°；

测量误差：弧垂≤2%；风偏≤0.1°；

测量分辨率：弧垂：0.1m； 0.1°；

工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa；

防护等级：IP65；

工作功耗：≤5W； 待机功耗≤0.1W；

供电方式：太阳能+蓄电池或感应取电，输入电压＋12～24V；

电池使用寿命：≥3年，无外部充电时可连续供电30天以上；

MTBF：≥80000小时；

重量：≈3kg；

适用对象：10KV~500KV高压输电线路。
