高压变频器控制板PCB抄板

变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

1．按输入电压等级分类

变频器按输入电压等级可分低压变频器和高压变频器，低压变频器国内常见的有单相220 V变频器、三相220 V变频器、i相380 V变频器。高压变频器常见有6 kV、10 kV变压器，控制方式一般是按高低一高变频器或高一高变频器方式进行变换的。

2．按变换频率的方法分类

变频器按频率变换的方法分为交-交型变频器和交-直交型变频器。交-交型变频器可将工频交流电直接转换成频率、电压均可以控制的交流，故称直接式变频器。交直-交型变频器则是先把工频交流电通过整流装置转变成直流电，然后再把直流电变换成频率、电压均可以调节的交流电，故又称为间接型变频器。

3．按直流电源的性质分类

在交-直-交型变频器中，按主电路电源变换成直流电源的过程中，直流电源的性质分为电压型变频器和电流型变频器。

抄板简介

1. 抄板层数

多层板抄板。

2. 抄板项目

反推原理图，PCB抄板，芯片解密，样机制作，PCBA批量加工

3. 抄板周期

抄板、BOM及原理图三个工作日，样机10个工作日，批量30个工作日

4. 抄板费用

抄板免费，收取批量费用。

5. 抄板重点

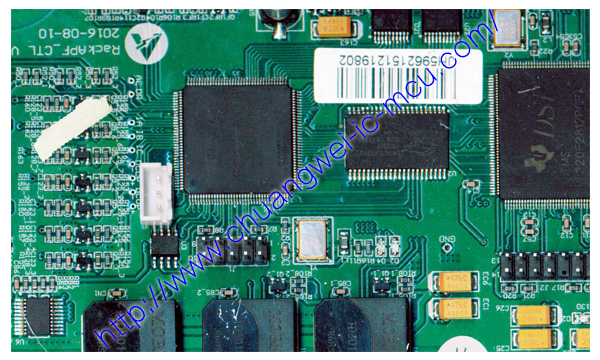

该变频器PCB抄板案例涉及到高电压，大电流，抄板需保证产品的散热性能。抄板测试调试需注意安全。

变频器控制板参数

输入电压:三相380V±15%；电压失衡率<3%

频率:50Hz/60Hz ±5%

输出电压:三相0V～输入电压

输出频率:0.1Hz～400Hz

过载能力:130%60S；110%长期

控制方式:无速度传感器矢量控制（SVC）；转矩控制（TC）；压频比控制（V/F）

运行指令给定:键盘给定；RUN、F/R端子给定；485通讯给定

速度给定方式:键盘数字给定；X4、X5端子（UP/DOWN）给定；AI1/AI2/AI3端子模拟信号给定；485通讯给定

速度给定精度

数字给定：±0.01%（-10℃～+40℃）

模拟给定：±0.05%(25℃±10℃)
